高壓絕緣在線監測裝置

概述

LT-HVIT01A高壓絕緣在線監測裝置為高壓電機組提供動態與靜態兩種狀態下的全面監控，確保電機在各個運行階段的絕緣狀態均得到有效監測。適用于3KV、6KV、10KV高壓電機及高壓電力不接地系統。

產品功能

?裝置穩定可靠--使用ARM處理器，監控裝置可自動監控零序電流值和靜態絕緣值，當電機內部濕度增加或進水，對地絕緣下降到設定值時，并進入絕緣損壞過渡的前期時，監控裝置顯示報警信息，繼電器常閉 / 常開觸點動作，及時的輸出告警信息。

?操作簡單易懂--實時顯示零序電流值和靜態絕緣值，可測試吸收比（DAR）和極化指數（PI），有效信息一目了然，簡單有效的菜單結構，簡化用戶的配置選項。

?信息記錄完整--故障發生后，可以詳細記錄發生的故障類型、發生故障時的零序電流或絕緣值、發生故障的時間點，方便事后查閱分析原因。

產品原理

?絕緣電阻與漏電電流測量：在電機停機狀態下，裝置會通過生成DC2500V的高壓直流電，精確測量電機繞組的對地絕緣電阻。而在電機運行狀態下，裝置會持續監測零序電流，幫助操作人員判斷設備是否存在漏電情況。

?智能故障診斷：根據系統絕緣變化及設備的泄漏電流情況，裝置能夠迅速判斷出離線時絕緣性能的下降情況，以及在線運行時的零序電流故障，及時提醒操作人員進行維護和修理，減少停機時間，提升系統可靠性。

?實時數據顯示與通訊功能：監控裝置配備高清液晶顯示屏，能夠直觀顯示包括電機繞組、電纜線、架空線、變壓器繞組等對地絕緣值的總和。此外，裝置還內置RS485接口，支持與PLC、PC等設備進行網絡通訊，實現電機運行狀態的遠程實時監控，進一步提升管理效率。

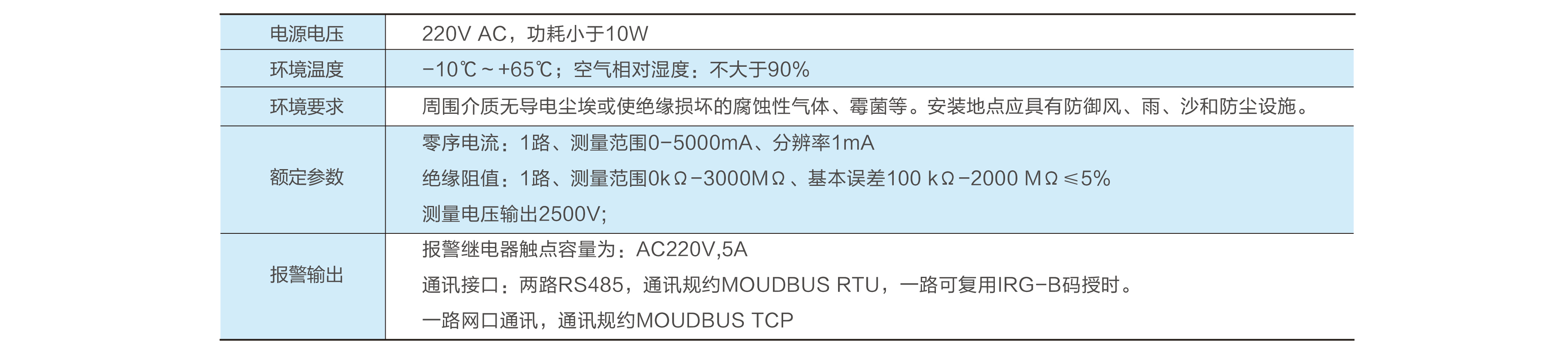

技術參數
