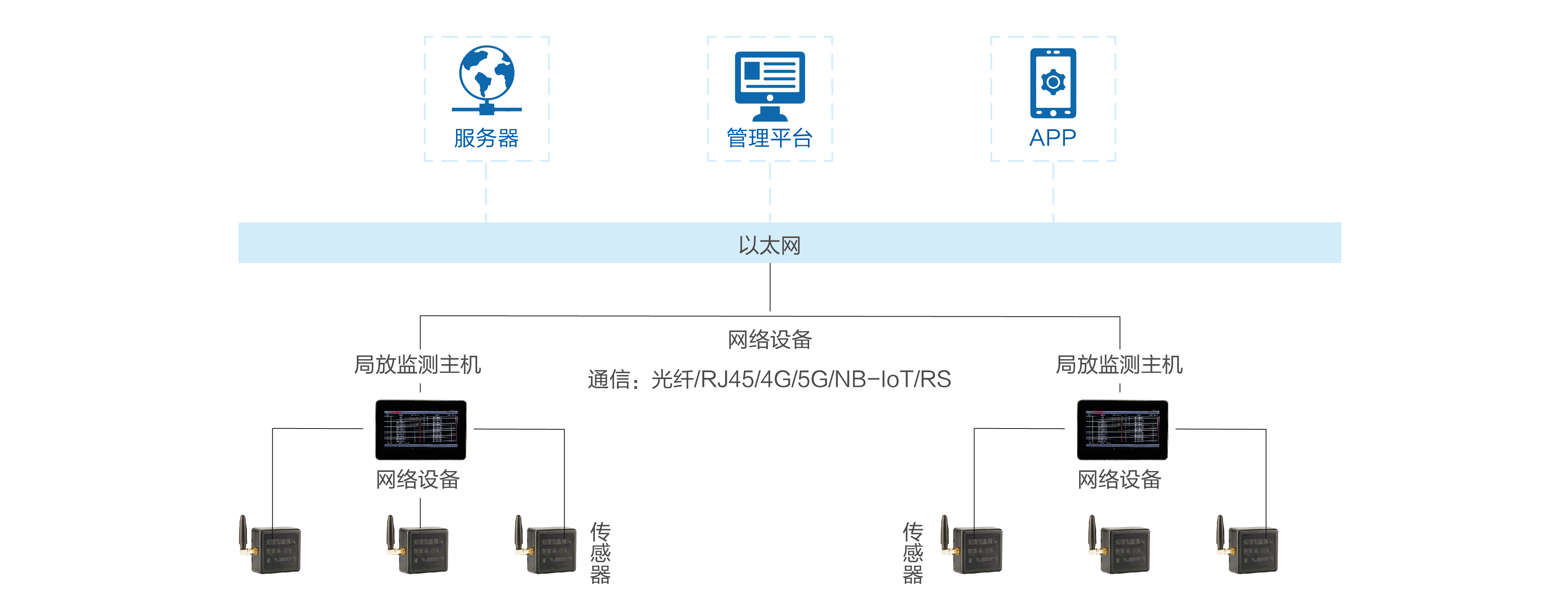

局部放電在線監測裝置系統

超高頻+超聲波+地電波三合一 三合一局放監測裝置系統

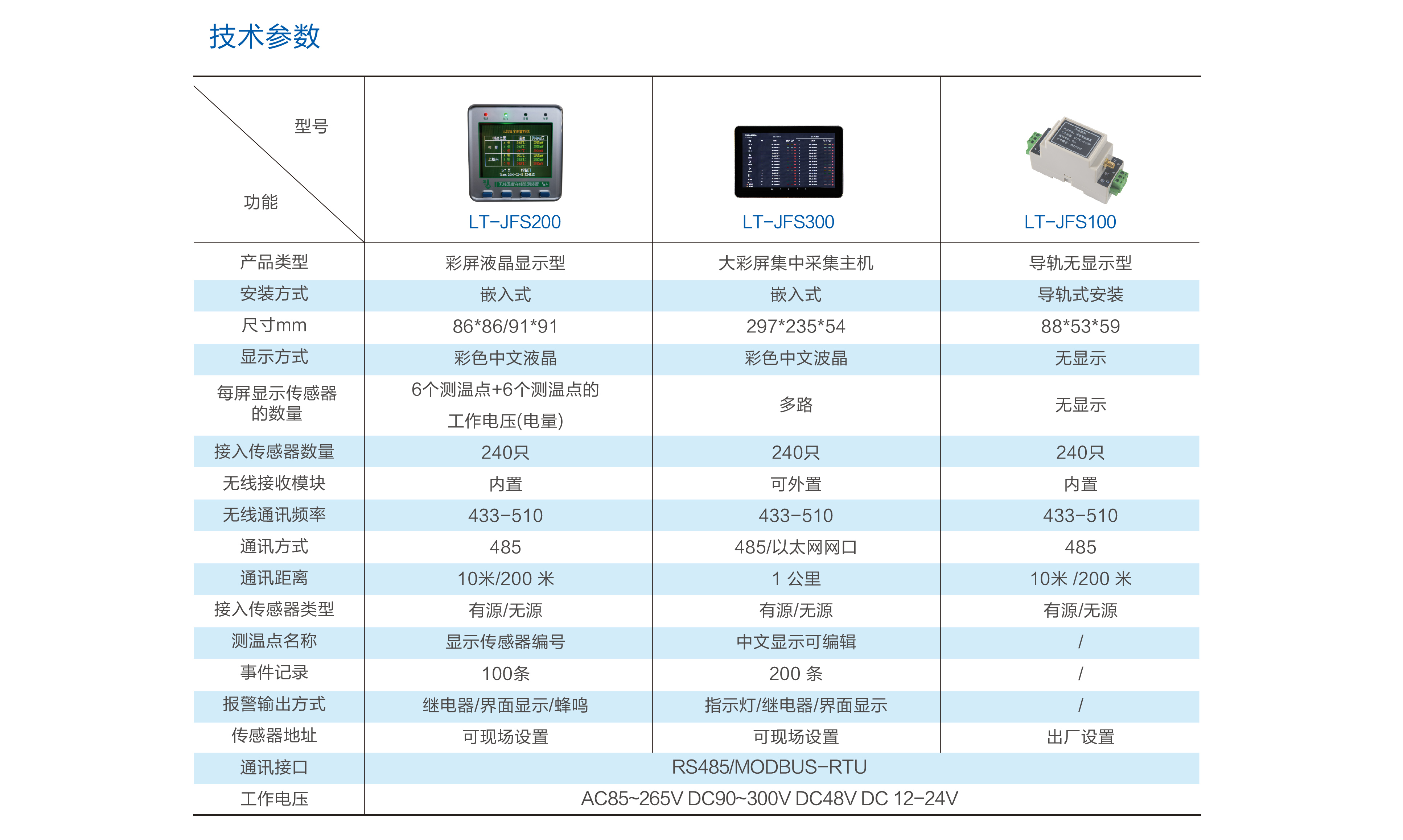

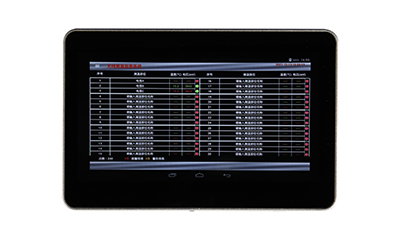

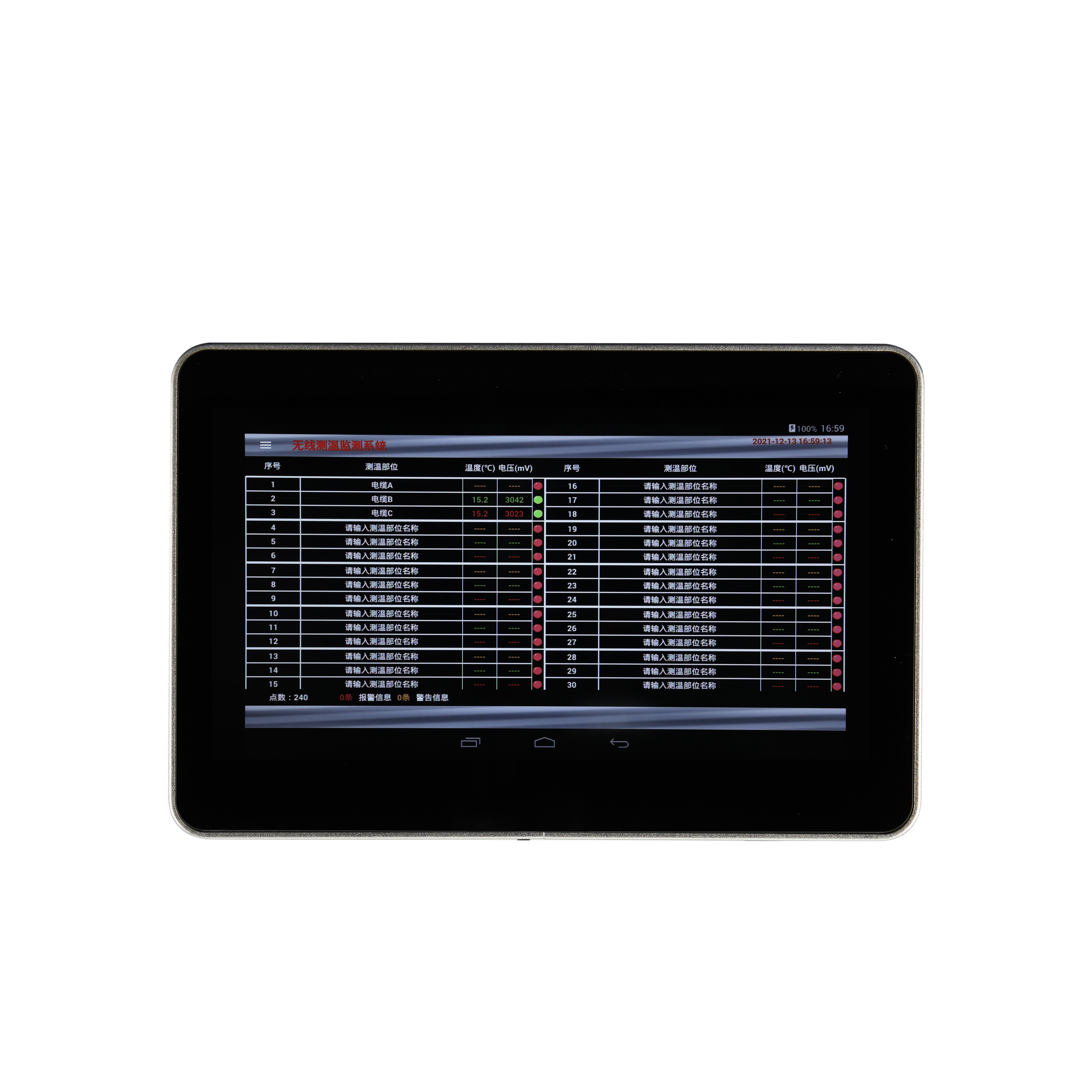

產品功能：觸摸式局放監測主機是一款集局放監測器工作狀態的監測、現場局放顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場局放監測儀，并可修改現場無線局放監測器的地址等參數。

超高頻+超聲波+地電波三合一  三合一局放監測裝置系統

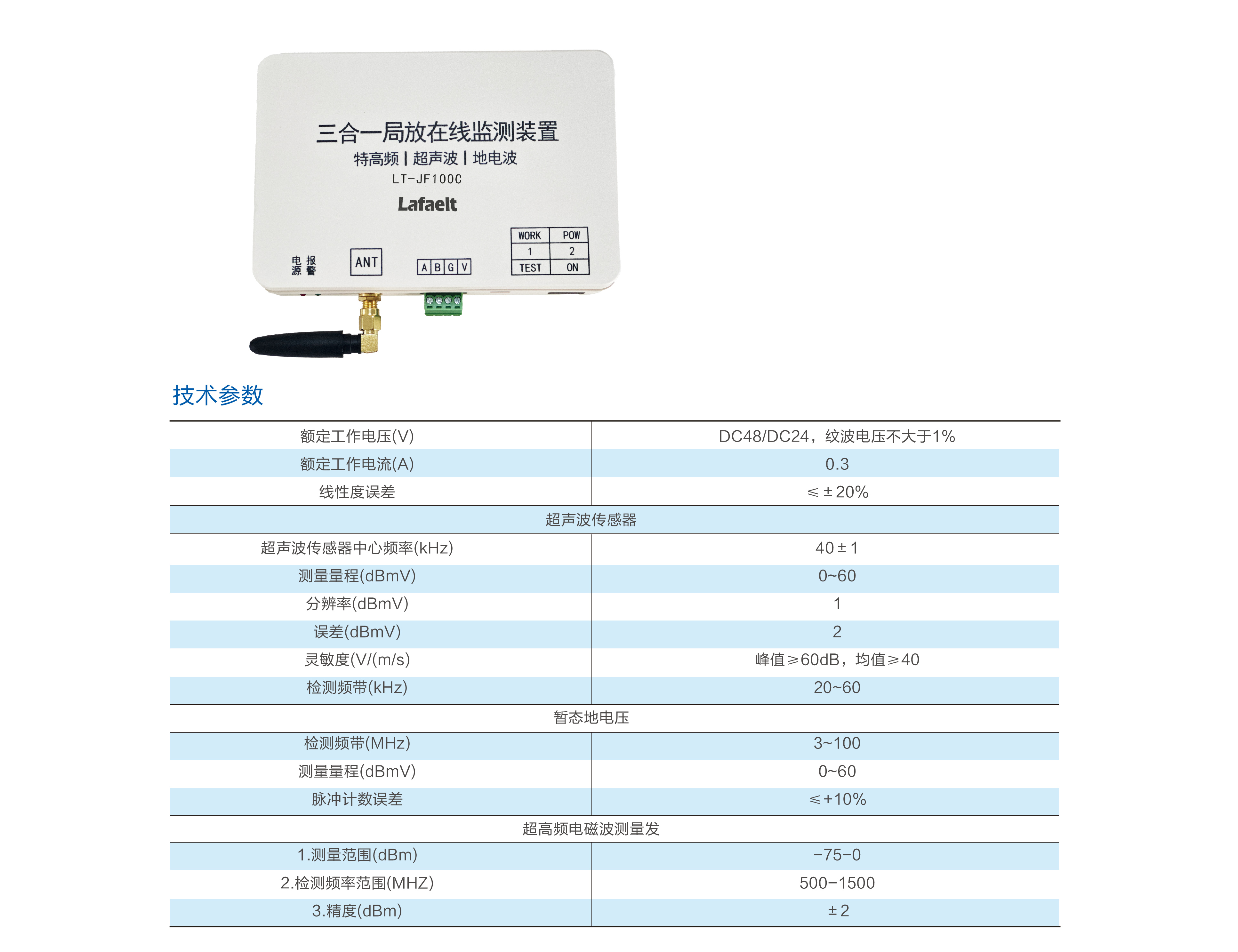

超聲波+地電波 LT-JF100C三合一局放傳感器

采用特高頻、超聲波、暫態地電波三合一監測技術，集三種方法優勢于一體,在設備帶電運行狀態下以及在高、低溫環境下，抗干擾能力強，可靠性高，長期穩定工作。

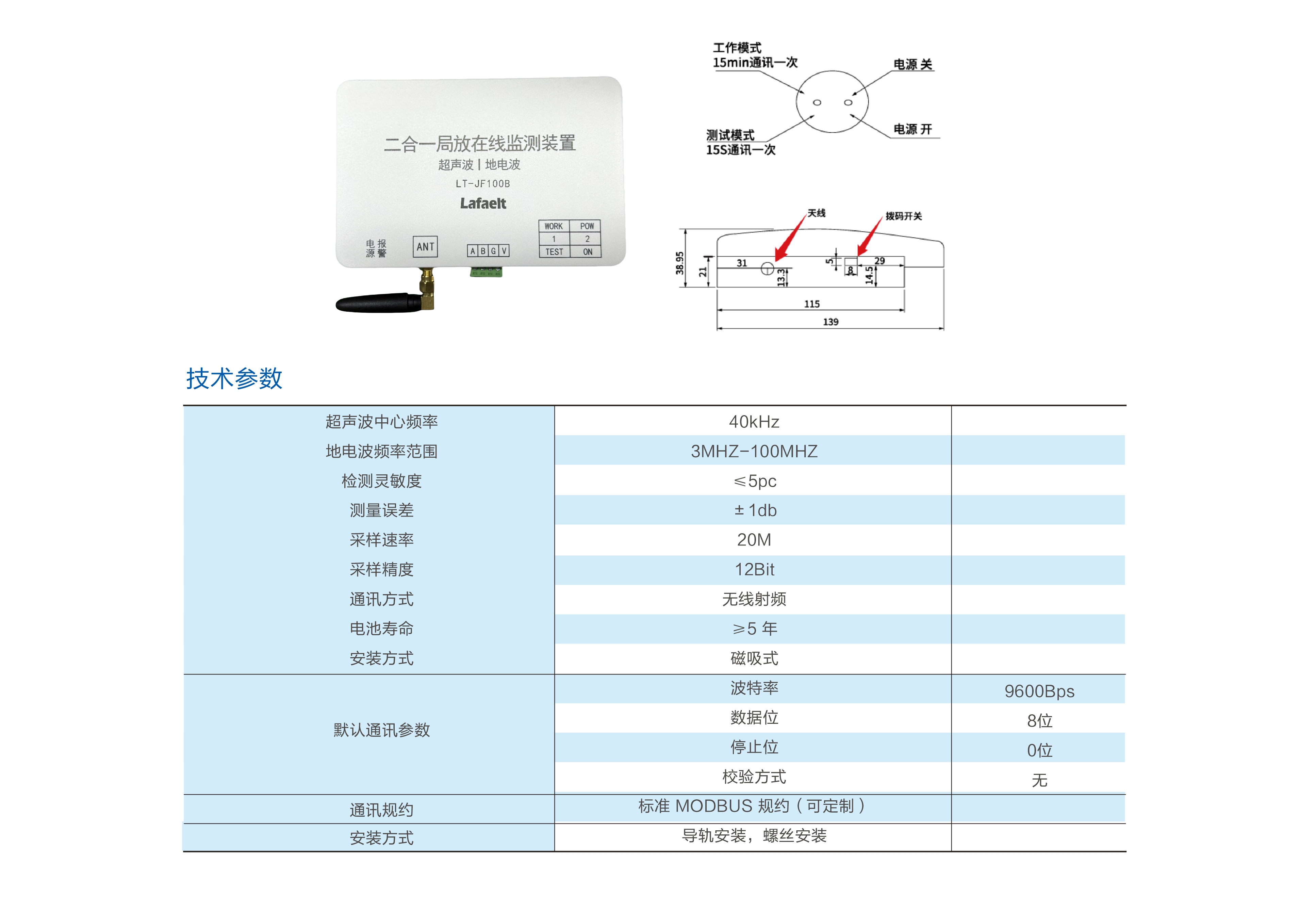

LT-JF100B二合一局放傳感器

LT-JF100E特高頻局部放電裝置

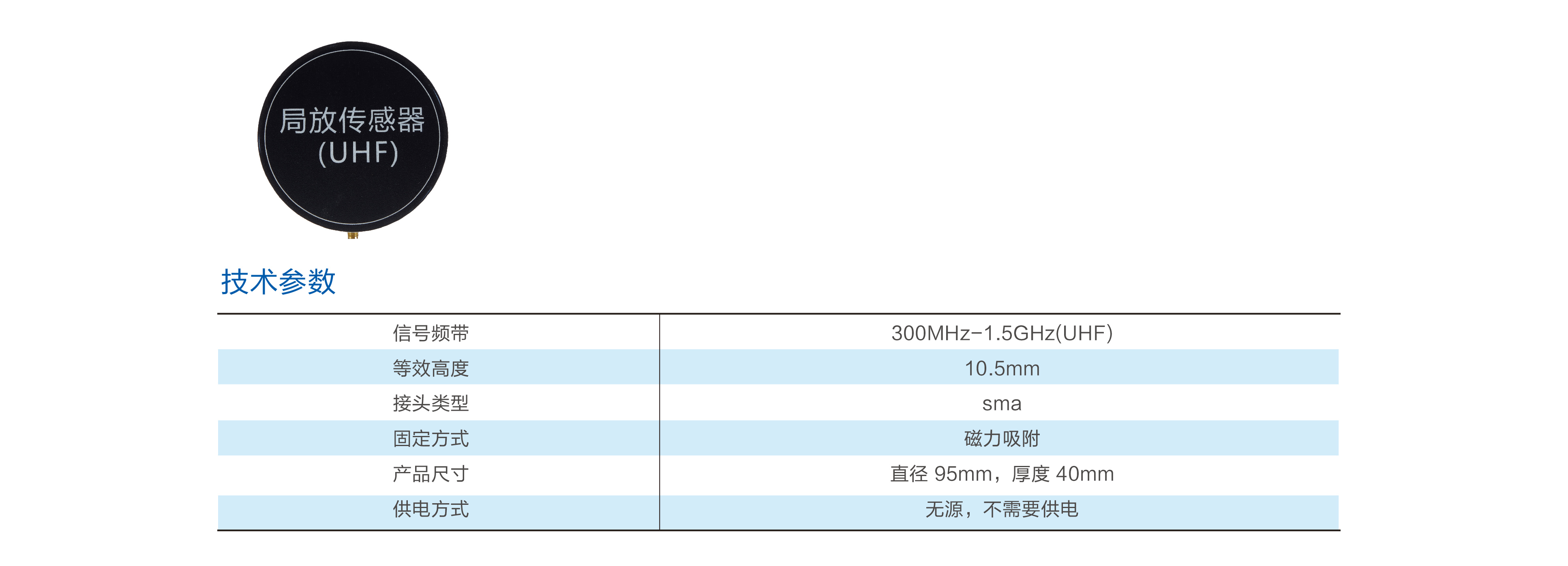

特高頻局部放電傳感器

產品功能：超高頻用于接收柜體內部由局部放電所激發的超高頻電磁波信號。其適于開關柜出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜進行停電安裝。傳感器可直接依靠磁吸安裝在開關柜電纜室內壁上，安裝過程簡單快捷。

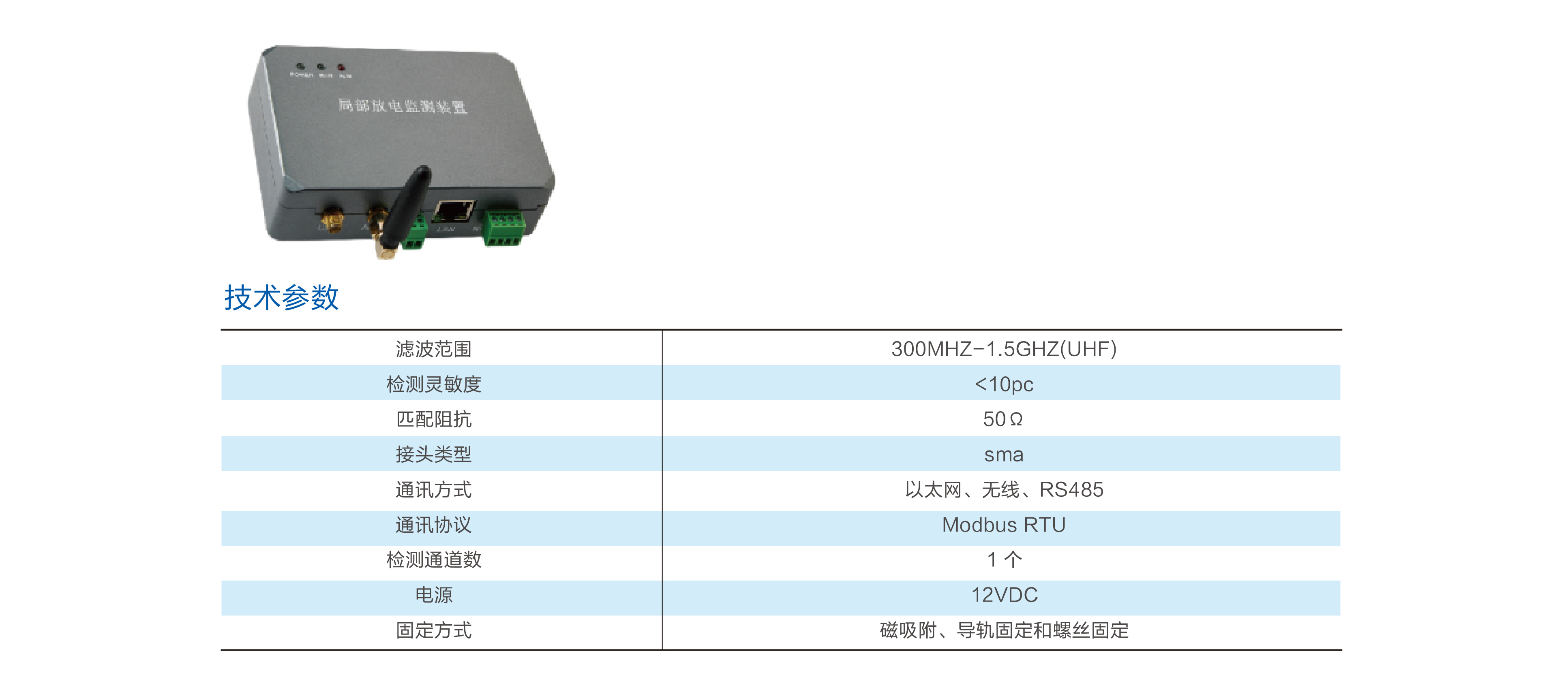

特高頻局放采集裝置

產品功能：特高頻局放在線采集裝置通過同軸電纜接收超高頻傳感器所采集的局部放電信號。并對該進行進行濾波、檢波、脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。

采用嵌入式高速處理器、CPLD和射頻芯片，保證了高速采集局放信號和信號處理。局放采集器與主機采用多種通信方式，分別有無線傳輸、RS485 傳輸和網線傳輸。

二合一局放傳采集接收主機
