LEMSVC磁控式動態補償裝置

概述:

LEMSVC磁控式動態補償裝置，適用于無功負荷變化頻繁，要求無功補償速度快、精度高的場合，通過自動、快速、平滑連續調節MCR的感性無功輸出，實現改善系統功率因數，穩定系統電壓，降低系統電壓閃變,降低線路、變壓器損耗，提供電能質量。LEMSVC廣泛應用于具有電弧爐、軋機、礦熱爐、提升機、電力機車、電焊機等大型無功沖擊設備的企業用戶，以及風電、光伏發電、電網公司的變電站。

工作原理概述:

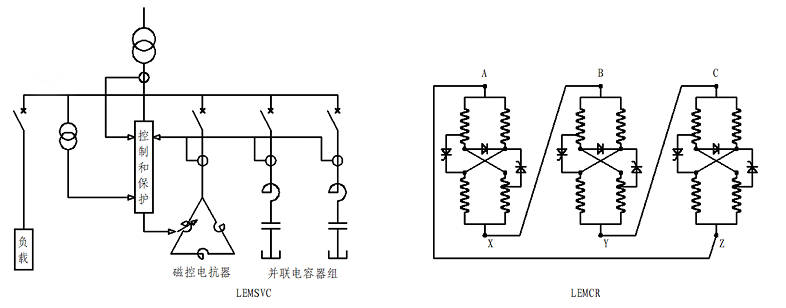

L EMSVC裝置一次系統由并聯電容補償濾波支路和MCR支路組成，通過調節MCR輸出的感性無功功率，以此感性無功功率來抵消電容器組的容性無功功率，從而實現正負無功、連續可調的柔性補償。MCR磁控電抗器采用并聯磁路漏磁自屏蔽、自耦直流助磁設計和新型鐵心設計技術，利用附加直流勵磁磁化鐵心，通過改變控制繞組中直流電流大小來改變鐵心的磁飽和程度，進而改變鐵心導磁率，實現無功輸出容量的連續可調。

主要優點:

?可以實現0~100%無功的高速響應、 平滑、無級動態調節。

?產品無需投切電容 器組，無操作過電壓和投切涌流沖擊。

?控制晶閘管端電壓低，不承受系統高壓，產品可靠性高。

?磁控產品諧波量小，對電容器組無任何不良影響。

?占地面積小，布置靈活，可戶外或室內安裝。

?安裝調試方便， 免維護運行，使用年限超過20年

產品參數:

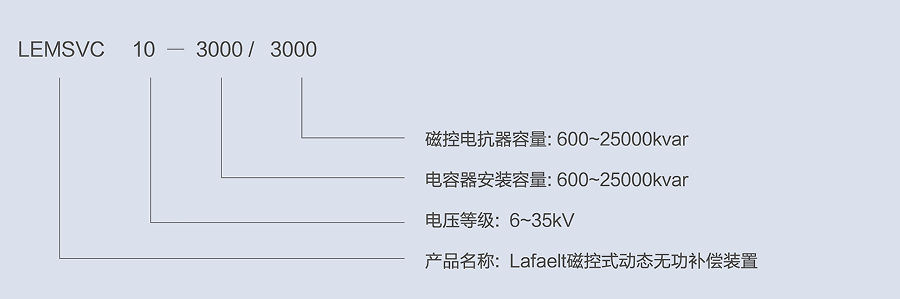

型號說明:
