FaSVG靜止無功發生器

概述：

科技的日新月異，電力電子技術不斷更新?lián)Q代并被大規模的應用到各種場合中，對于電力系統要求也越來越高，傳統的補償方式對部分沖擊性負荷已無法完全滿足使用要求，新型的補償產品——靜止無功發生器（SVG： Static Var Generator）采用由全控半導體器件與并網電抗，通過控制器實時檢測負載電流，通過電流分解算法與控制算法，實現實時的雙向無功（100%感性~100%容性）、不平衡補償，能很好的解決眾多場合中疑難問題。

主要優點：

＞ 響應速度快：FaSVG系列靜止無功發生器響應時間小于100US,可在極短的時間之內完成從容性無功功率到感性無功功率的相互轉換，完全勝任對沖擊性負荷的補償。

＞ 安全性能好：FaSVG系列靜止無功發生器是電流可控型，不存在與系統阻抗發生諧振的可能，提高了電力系統和設備的安全性、穩定性。

＞ 補償性能好：同一套FaSVG系列靜止無功發生器可以補償正序（容性與感性）、負序、零序無功，可根據實際需求制定補償相應的諧波及三相不平衡。

＞ 兼容性能好：FaSVG系列靜止無功發生器可以與傳統的補償方式任意組合、統一控制。

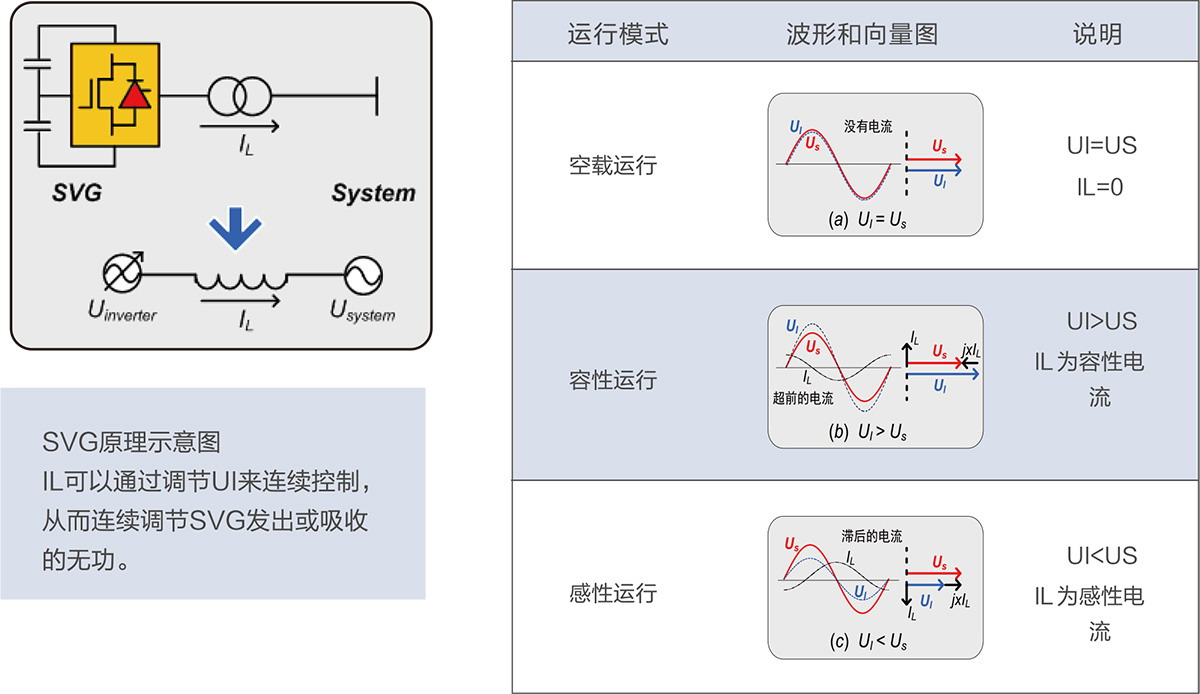

SVG的工作原理及其工作模式：

SVG工作原理：

>基于大功率換流器，以電壓型逆變器為核心，直流側采用直流電容為儲能元件以提供電壓支撐。在運行時相當于一個電壓、 相位和幅值均可調的三相交流電源。

>逆變器正常運行依賴于直流側的電壓支撐，在逆變器接入交流電源時，由各IGBT反向續流二極管構成整流器，對直流電容器充電；正常運行后，直流電容器的儲能將會用來滿足逆變器的內部損耗，電容電壓會下降，必須不斷的對電容器充電補能使電壓保持在工作范圍。通過使逆變器輸出電壓滯后系統電壓一個很小的角度來實現，逆變器從系統吸收少量有功滿足其內部損耗，保持電壓水平。改變逆變器輸出電壓的幅值，達到發出或吸收無功的目的。

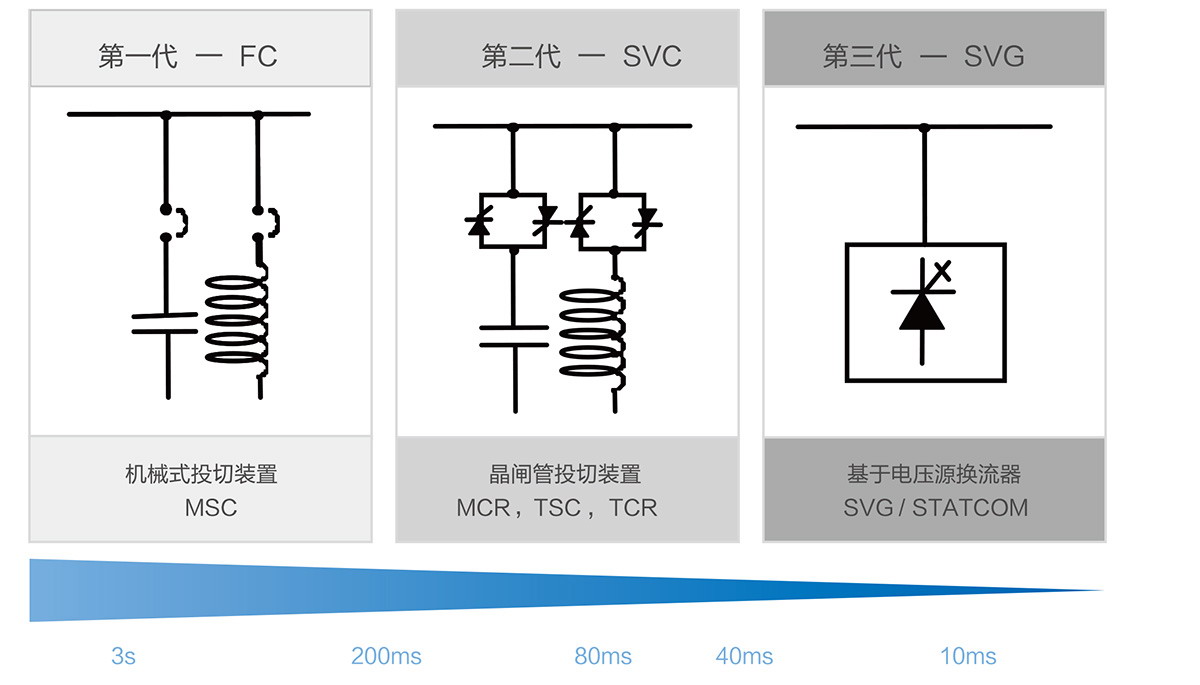

SVC與SVG比較：

比起第一代和第二代無功補償，第三代SVG無功補償速度更快，補償范圍更廣（容性感性可調）

SVG應用場合：

焊接等汽車行業	精密電機等精密加工行業	高頻開關類負載
電弧爐等冶金行業	軋機等無功波動頻繁設備	提升類重工業負載

技術參數：

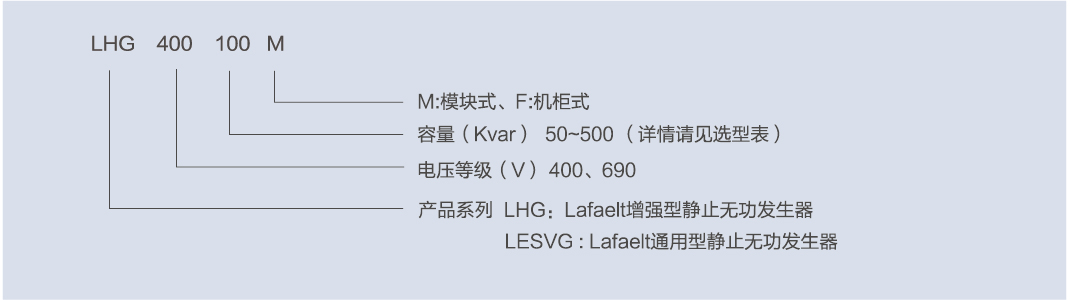

型號說明：

?LHG系列增強型靜止無功發生器???

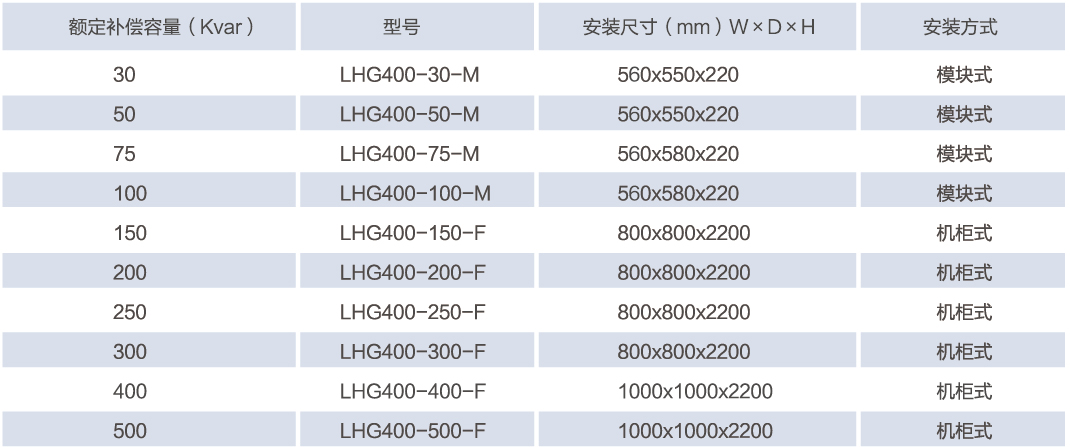

LHG系列是一款性能卓越，可遠程監控的增強型有源濾波器，并能輕松實現與各類無功補償產品的完美結合使用，提高電力系統的可靠性和效率。

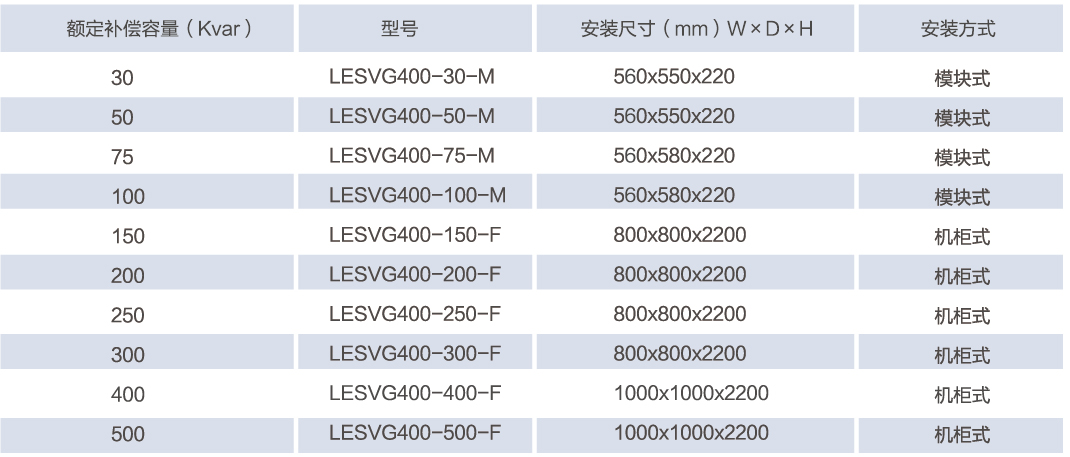

LESVG系列通用型靜止無功發生器

LESVG系列是一款性能卓越，高性價比的通用型靜止無功發生器，廣泛應用在工業、民用建筑等諸多行業。

尺寸變化恕不通知，以實際交貨產品為準；如有疑問，請致電lafaelt。

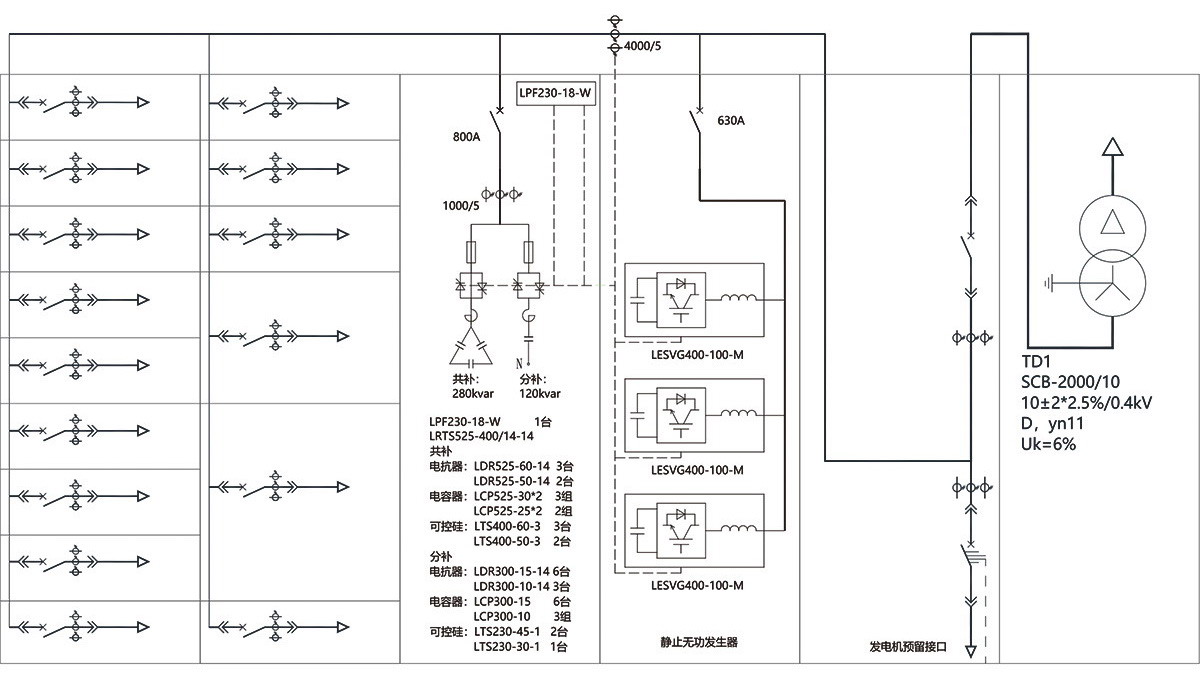

圖紙畫法：

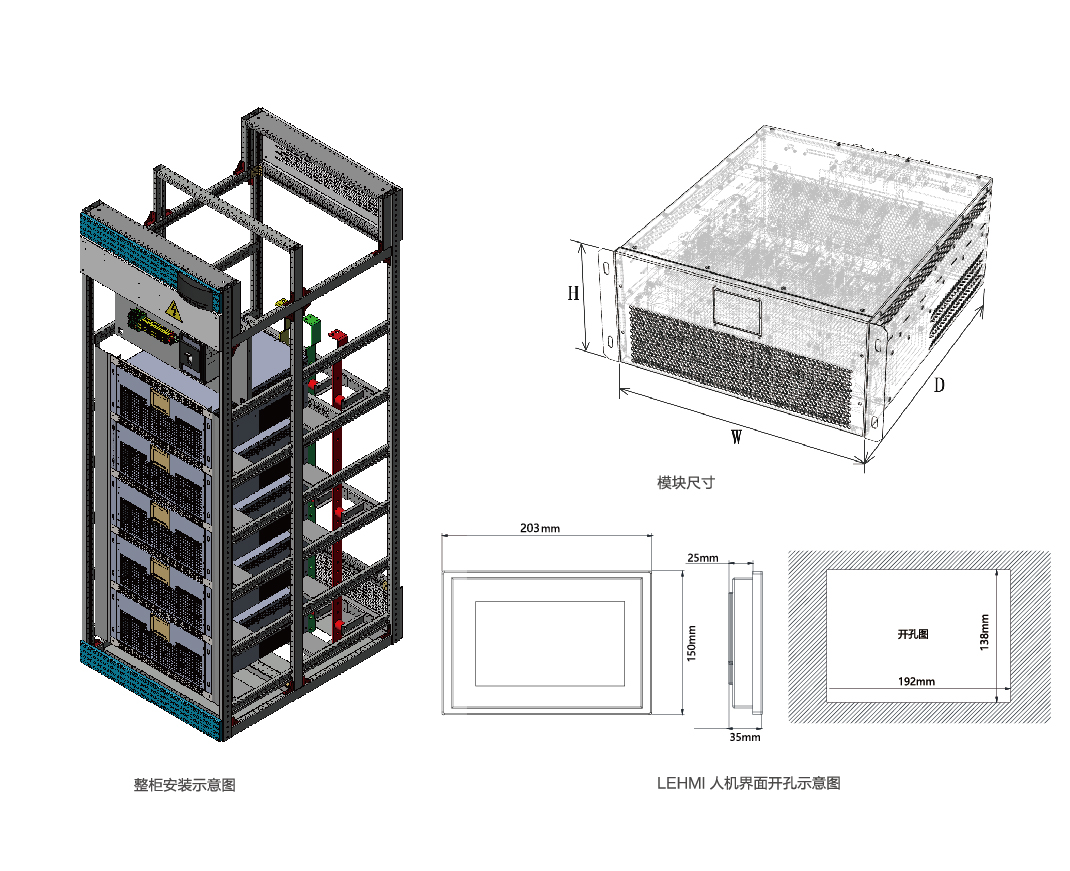

SVG模塊結構示意圖：
