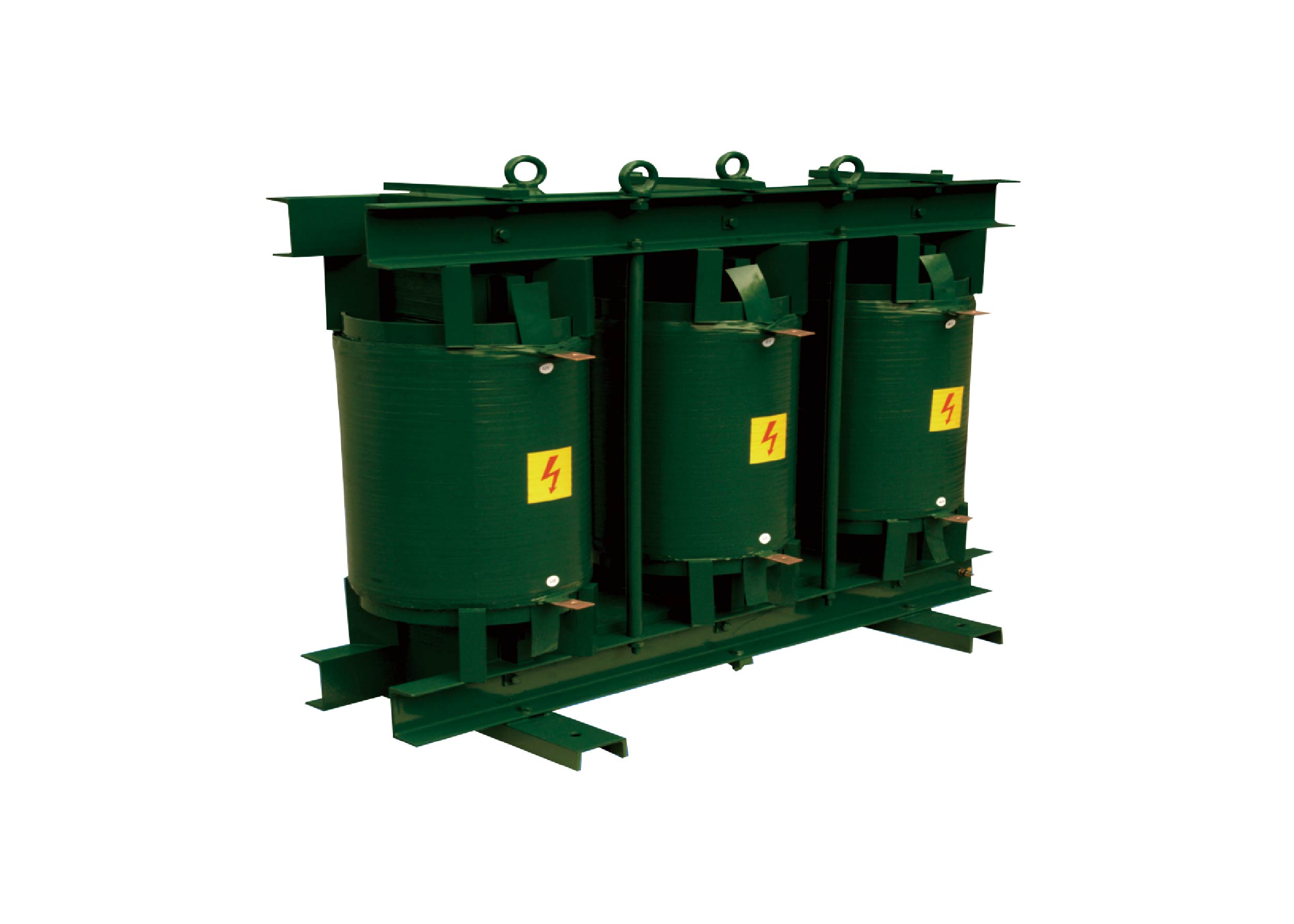

Hvpdr高壓調諧電抗器
Hvpdr高壓調諧電抗器
概述:
樞紐變電所廣泛的采用自動投切的并聯電容器組的無功補償裝置，以改善電網中的電能質量，改善電網的供電質量，提高輸電線路的功率因數，減小電路損耗。該無功補償裝置的投切和運行給人們提出了如何有效減少電容器中合閘瞬間的涌流倍數及抑制電容器中的高次諧波的問題。
Hvpdr干式鐵芯高壓電抗器主要用于35KV以下電力系統與高壓電容器組相串聯，組成高壓無功補償裝置。
主要優點:
?線圈采用分斷圓筒式，多段間隙鐵芯純干式結構，純銅線圈，不會使線圈老化開裂等，以便原材料的回收利用，減少對環境的污染。
?采用專用電抗器無溶劑絕緣漆及外被絕緣浸漬漆雙重真空處理后使線圈、鐵芯、絕緣緊固件牢牢結合在一起，能夠承受大電流沖擊和冷熱沖擊而使線圈不裂開，具有較高的耐熱等級。
?外被絕緣漆有較強的憎水性，局部放電量低可以在惡劣環境下長期安全運行。
?鐵心整體真空浸漬環氧樹脂漆，確保機械強度，更有效地降低電抗器噪音水平。
?防潮、防腐蝕、防火特性好，并留有通風散熱氣道，確保線圈良好的通風散熱性能。
技術參數:
| 執行標準 | IEC60871/EN60871 |
| 工作電壓 | 6~10kv |
| 額定頻率 | 50/60Hz |
| 電抗器線性度 | 1.35ln （也可以更高設計） |
| 常用電抗率 | 電抗率5%、6%、12%、14%可選 |
| 噪音 | 電抗器噪音小于50dB |
| 電感偏差比 | 電抗器間不平衡度±3%,電感量誤差為-2 ~ +3% |
| 運行環境 | 溫度-25°C~+40°C相對濕度不超過90%,周圍應有良好的通風條件， 周圍無有害氣體，無易燃易爆物品，無強烈顛簸和沖擊振動的地方 |
| 海撥高度 | <2000米（超過需要特別提出） |
| 設備安裝事項 | 設備垂直安裝的傾斜度不大于15度 |
Hvpdr系列常用規格選型表
| 6KV高壓電抗器 （電抗率6%） | 外型尺寸mm | 安裝尺寸mm | 安裝孔 | |||
| 長L | 寬W | 高H | 長E | 寬F | D/mm | |
| LHDR6-9-6 | 800 | 400 | 760 | 560 | 300 | 14φ |
| LHDR6-12-6 | 800 | 400 | 760 | 560 | 300 | 14φ |
| LHDR6-18-6 | 800 | 450 | 820 | 560 | 350 | 14φ |
| LHDR6-24-6 | 900 | 450 | 870 | 660 | 350 | 14φ |
| LHDR6-30-6 | 900 | 500 | 900 | 660 | 350 | 14φ |
| LHDR6-36-6 | 950 | 500 | 900 | 660 | 400 | 14φ |
| LHDR6-54-6 | 1000 | 500 | 1000 | 700 | 400 | 14φ |
| LHDR6-60-6 | 1000 | 500 | 1000 | 700 | 400 | 14φ |
| LHDR6-72-6 | 1100 | 500 | 1050 | 740 | 400 | 14φ |
| LHDR6-90-6 | 1200 | 500 | 1050 | 820 | 400 | 18φ |
| LHDR6-108-6 | 1200 | 500 | 1050 | 820 | 400 | 18φ |
尺寸變化恕不通知，以實際交貨產品為準；如有疑問，請致電Lafael。
Hvpdr系列常用規格選型表
| 10KV高壓電抗器 （電抗率6%） | 外型尺寸mm | 安裝尺寸mm | 安裝孔 | |||
| 長L | 寬W | 高H | 長E | 寬F | D/mm | |
| LHDR10-9-6 | 800 | 400 | 760 | 560 | 300 | 14φ |
| LHDR10-12-6 | 800 | 400 | 760 | 560 | 300 | 14φ |
| LHDR10-18-6 | 800 | 450 | 820 | 560 | 350 | 14φ |
| LHDR10-24-6 | 900 | 450 | 870 | 660 | 350 | 14φ |
| LHDR10-30-6 | 900 | 500 | 900 | 660 | 350 | 14φ |
| LHDR10-36-6 | 950 | 500 | 900 | 660 | 400 | 14φ |
| LHDR10-54-6 | 1000 | 500 | 1000 | 700 | 400 | 14φ |
| LHDR10-60-6 | 1000 | 500 | 1000 | 700 | 400 | 14φ |
| LHDR10-72-6 | 1100 | 500 | 1050 | 740 | 400 | 14φ |
| LHDR10-90-6 | 1200 | 500 | 1050 | 820 | 400 | 18φ |
| LHDR10-108-6 | 1200 | 500 | 1050 | 820 | 400 | 18φ |
尺寸變化恕不通知，以實際交貨產品為準；如有疑問，請致電Lafaelt。

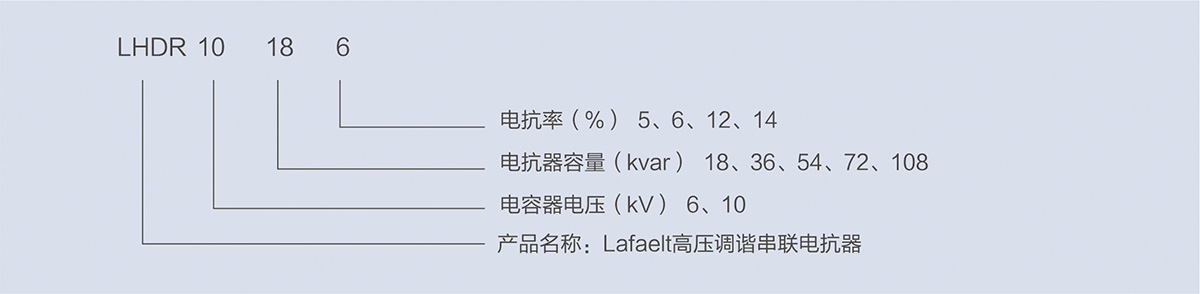

型號說明:

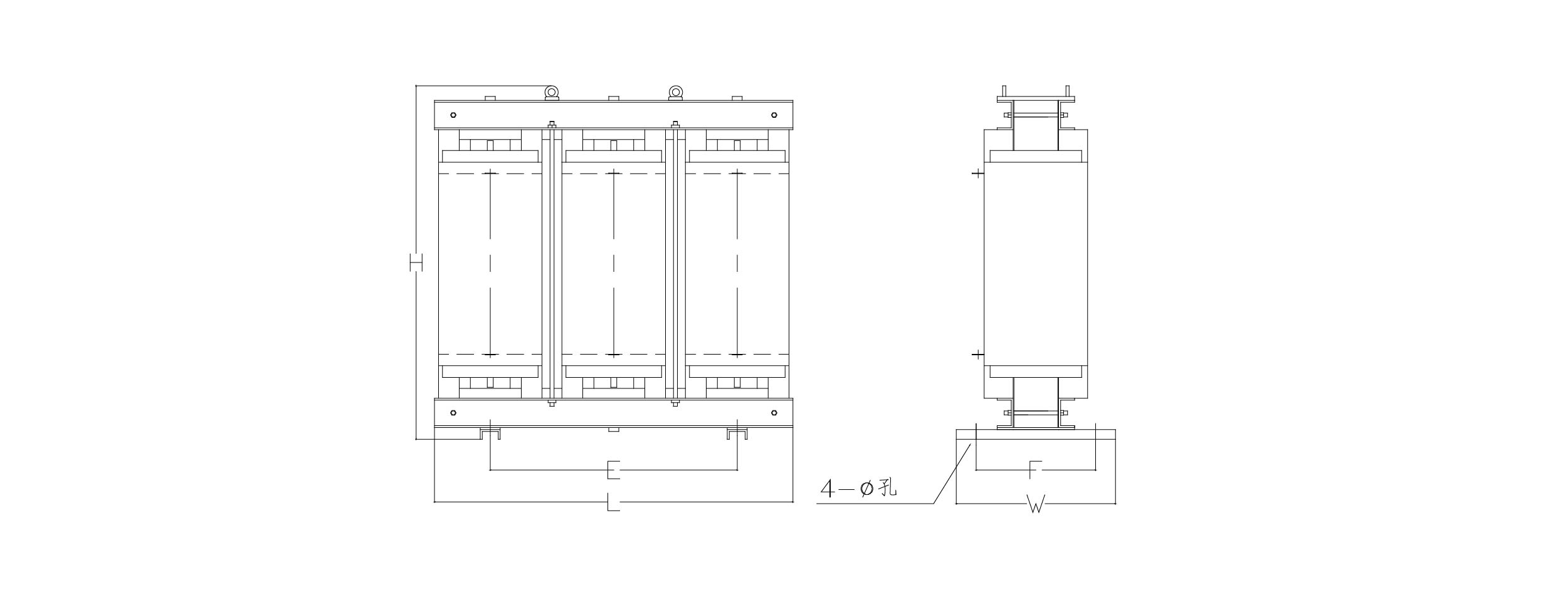

Hvpdr高壓調諧電抗器外形圖:
|
